1. Konfigurasi dan susun atur struktur
Ifan Silver Color Pex Straight Manifold mempunyai badan linear dengan salur masuk tengah dan pelabuhan outlet yang sama rata sejajar pada paksi tunggal. Konfigurasi lurus ini direka untuk mengoptimumkan penjajaran pemasangan dan mengekalkan jarak port yang konsisten. Badan manifold diekstrusi atau dipalsukan kepada toleransi dimensi yang tepat, memastikan keserasian dengan sistem sambungan PEX. Jarak outlet tengah-ke-pusat direkayasa agar sesuai dengan modul pemasangan standard, biasanya dikekalkan dalam toleransi ± 0. 1 mm. Susun atur seragam memastikan sisihan aliran minimum dan menyokong pengembangan modular apabila pelbagai manifold dipasang secara siri.
2. Spesifikasi bahan asas dan kawalan aloi
Manifold dihasilkan menggunakan tembaga yang disahkan CW617N atau DZR, dipilih untuk kebolehkesanan, kestabilan, dan rintangan kakisannya. Setiap billet tembaga diuji untuk komposisi kimia melalui analisis spektroskopi sebelum digunakan. Aloi mesti mematuhi EN 12165 dan mematuhi keperluan rendah untuk penggunaan air yang boleh diminum. Semasa fasa pengeluaran, tembaga dipenuhi panas atau diekstrusi sebelum pemesinan ketepatan, diikuti dengan proses penyepuhlindapan untuk mengurangkan tekanan dalaman. Pemeriksaan metallographic mengesahkan konsistensi mikrostruktur, sementara kekerasan dan kekuatan tegangan disahkan mengikut piawaian ISO 6508 dan EN 10002.
3. Rawatan permukaan dan aplikasi penamat perak
Warna perak tandatangan manifold dicapai melalui nikel electroplated atau penamat krom. Sebelum penyaduran, manifold mengalami degreasing, pembersihan ultrasonik, pengikatan asid, dan pengaktifan permukaan. Ketebalan lapisan penyaduran-biasanya antara 8 hingga 15 μm-disahkan menggunakan alat pengukuran semasa eddy yang tidak merosakkan. Penamat menyediakan kedua -dua konsistensi estetik dan rintangan tambahan kepada pengoksidaan dan pendedahan alam sekitar. Ujian semburan garam (per ISO 9227) dan ujian lekatan (per ISO 2409) dilakukan pada setiap batch untuk mengesahkan ketahanan dan keseragaman salutan.
4. Reka bentuk pelabuhan dan ketepatan benang
Manifold lurus termasuk salur masuk (sama ada benang lelaki atau perempuan) dan beberapa port outlet yang dimesin dengan BSPP atau benang standard NPT. CNC Threading memastikan padang yang tepat, sudut sayap, dan diameter kecil, mematuhi ISO 228 atau ANSI B1.20.1 bergantung kepada keperluan pasaran. Concentricity Thread dan Sudut Lead-in disahkan menggunakan GO\/NO-Go Gauges dan Profil Comparator. Kekasaran permukaan benang dikekalkan di bawah RA 1.6 μm untuk memastikan keserasian dengan bahan pengedap biasa. Benang pelabuhan adalah tekanan yang diuji untuk mengesahkan integriti pengedap di bawah tork.
5. Geometri saluran aliran dan penamat bore dalaman
Secara dalaman, manifold mempunyai saluran aliran silinder yang meluas sepanjang keseluruhannya. Setiap cawangan outlet digerudi dan deburred untuk memastikan peralihan yang lancar, mencegah gangguan aliran atau pembentukan tekanan belakang. Diameter dalaman dimesin dengan reamers untuk mengekalkan keratan rentas hidraulik yang konsisten. Kelancaran kelancaran dipantau menggunakan profilometer, mensasarkan kekasaran dalaman di bawah RA 3.2 μm untuk mengurangkan potensi skala dan menggalakkan kestabilan cecair. Pemodelan komputasi digunakan semasa reka bentuk untuk mensimulasikan profil halaju dan mengesahkan output seimbang di semua pelabuhan.
6. Ujian tekanan dan protokol pemeriksaan kebocoran
Semua warna perak IFAN PEX lurus manifolds tertakluk kepada ujian tekanan hidrostatik 100%. Tekanan ujian ditetapkan pada 1.5 × tekanan maksimum kerja maksimum 15 hingga 20 bar-dan dipegang sekurang-kurangnya 30 saat. Manifolds disambungkan ke garisan tekanan menggunakan jig tersuai dan tenggelam di dalam air untuk mengesan mana-mana mikro. Di samping itu, ujian tekanan udara menggunakan larutan sabun atau sensor elektronik dilakukan pada kelompok terpilih. Data prestasi kebocoran direkodkan dan dikaitkan dengan nombor batch pengeluaran untuk kebolehkesanan.
7. Toleransi kedudukan keluar dan penjajaran mekanikal
Ketepatan dalam kedudukan port outlet adalah kritikal untuk keserasian pemasangan. Semasa pembuatan, setiap outlet digerudi dan ditoreh menggunakan pusat CNC pelbagai paksi dengan maklum balas masa nyata. Sensor optik dan alat penjajaran laser digunakan untuk mengesahkan sudut saluran dan sisihan spatial. Missignment yang dibenarkan maksimum terhad kepada 0. 2 darjah, memastikan penglibatan yang ketat dengan kelengkapan manifold atau injap penutup. Pemeriksaan dimensi dijalankan secara per-shift dan log masuk sebagai sebahagian daripada protokol kawalan kualiti dalam proses.
8. Keserasian dengan kelengkapan PEX dan add-on modular

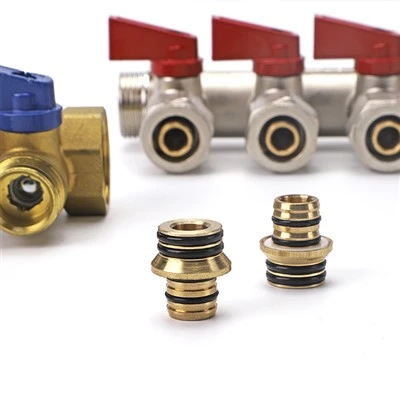

Manifold lurus direka untuk integrasi langsung dengan kelengkapan PEX standard termasuk akhbar, mampatan, dan jenis push-fit. Jarak keluar adalah berdasarkan geometri pemasangan PEX antarabangsa untuk memastikan lampiran lancar. Bahagian berulir adalah chamfered untuk permulaan dan penjajaran yang mudah semasa sambungan. IFAN juga menawarkan model yang dipasang dengan injap penutup atau penyesuai, yang diuji tork semasa perhimpunan. Badan modular membolehkan pengembangan manifold melalui gandingan berulir atau sambungan berasaskan pengapit, tanpa mengubah arah aliran atau prestasi.
9. Kebersihan, Kawalan Perhimpunan, dan Proses Pembungkusan
Pasca pengeluaran, semua manifolds dibersihkan secara ultrasonik untuk menghapuskan sebarang residu pemesinan, habuk, atau bahan cemar minyak. Pemeriksaan kebersihan termasuk pemeriksaan visual di bawah pencahayaan LED dan ujian swab pelarut. Setiap unit dimeteraikan secara individu dalam filem polietilena dan diletakkan di dalam dulang pembungkusan buih untuk mengelakkan lelasan atau kerosakan benang. Karton pukal dilindungi kelembapan dengan pengering dan dilabelkan dengan nombor model, saiz thread, jenis penyaduran, dan kod batch. Proses pembungkusan mematuhi protokol logistik ISO 9001- IFAN.
10. Kebolehpercayaan, dokumentasi, dan pensijilan kualiti
Setiap manifold ditandakan dengan kod laser yang menunjukkan kumpulan pengeluaran, saiz, dan rujukan standard. Tanda -tanda ini diuji untuk kekal di bawah keadaan kasar dan haba. IFAN mengekalkan rekod digital lengkap sijil bahan, log pemesinan, data pemeriksaan, dan keputusan ujian tekanan untuk setiap kumpulan pengeluaran. Produk boleh dibekalkan dengan Sijil Kesesuaian (COC), Laporan Ujian Bahan (MTR), dan Laporan Pemeriksaan Dimensi atas permintaan. Semua ujian didokumenkan mengikut piawaian kualiti dalaman dan keperluan audit pihak ketiga.
Kesimpulan: Integriti Teknikal dalam Pengeluaran Manifold Perak Pex
Warna perak IFAN PEX lurus manifold menggabungkan ketepatan dimensi, komposisi tembaga yang disahkan, perlindungan elektroplated, dan kejuruteraan hidraulik yang tepat. Setiap peringkat pembuatan dari threading dan menamatkan penamat untuk ujian tekanan dan pemeriksaan akhir-dikawal ketat untuk menyampaikan unit manifold yang konsisten dan profesional. Dengan dokumentasi terperinci, pengurusan kualiti yang mantap, dan penamat seragam visual, IFAN menyediakan produk yang boleh dipercayai untuk teknik yang menuntut perhimpunan paip PEX.
